Замена грязезащитных кожухов BMW F25

Сложная архитектура подвески BMW X3 F25 отвечает за курсовую устойчивость и точность управления. Ключевую роль в правильной кинематике задней оси играют верхние продольные рычаги, которые принимают на себя значительные нагрузки при разгоне и торможении. Со временем резинометаллические шарниры этих рычагов изнашиваются и теряют упругость.

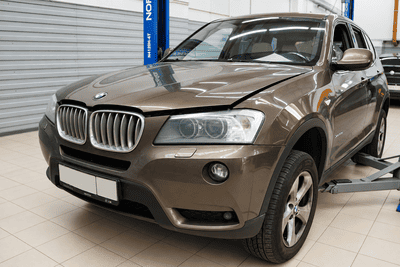

В BMW-STO на диагностику ходовой части поступил BMW 30d xDrive F25 с пробегом 177 тыс. км. В процессе осмотра автомобиля были выявлены признаки разрушения сайлентблока левого верхнего продольного рычага задней оси. При этом правый рычаг находился в рабочем состоянии, поэтому было принято решение выполнить замену только одного рычага. Дополнительно потребовалась замена кожухов/грязезащитных щитков заднего левого и переднего правого тормозных дисков по причине сгнивших креплений. Эта проблема часто возникает на автомобилях с пробегом: под воздействием дорожных реагентов тонкий металл в местах креплений щитка разрушается, провоцируя металлический дребезг в результате трения о тормозной диск.

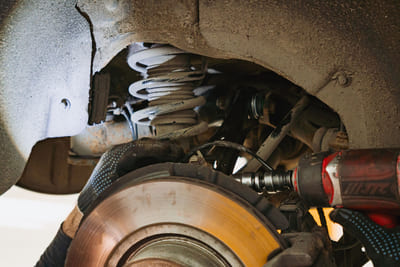

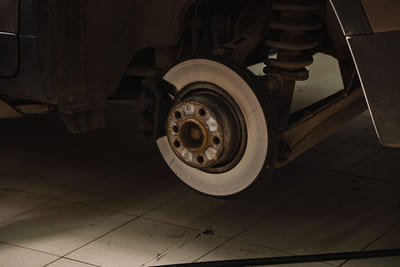

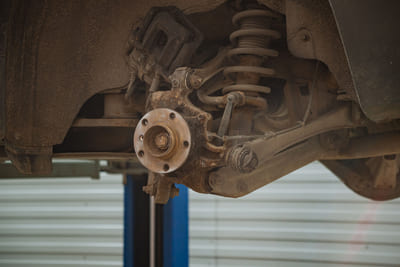

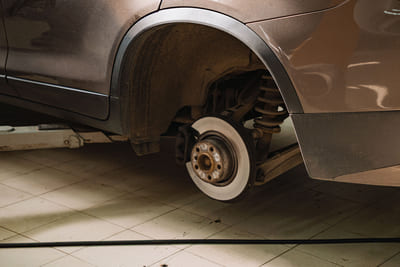

Согласовав перечень работ с клиентом, приступаем к ремонту. Поскольку для замены грязезащитных щитков необходимо обеспечить доступ к ступичному узлу, выполняем предварительный демонтаж суппорта со скобой и фиксируем его в стороне, не допуская натяжения тормозного шланга. Следом снимаем тормозной диск, выкручиваем остатки крепежа и демонтируем старый кожух. Аналогичную процедуру выполняем на передней правой оси автомобиля.

Затем переходим к снятию левого продольного рычага задней подвески «икс-третьего». Выкручиваем болты крепления к подрамнику и поворотному кулаку, после чего извлекаем вышедшую из строя деталь.

Замена грязезащитных кожухов BMW F25

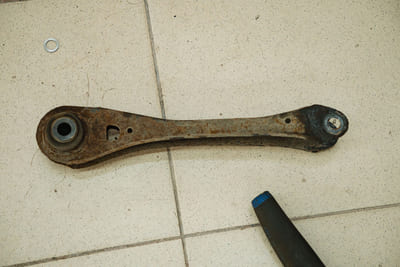

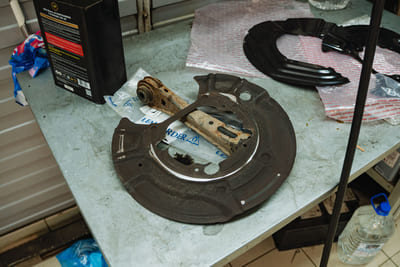

На фотографии хорошо видно состояние одного из снятых кожухов: металл в точках фиксации к поворотному кулаку сгнил и выломался по внутреннему радиусу. Снятый продольный рычаг также был покрыт плотным слоем ржавчины по всей длине корпуса, а резиновый массив его сайлентблока имел сильный износ и отслоение от металлической обоймы.

Замена грязезащитных кожухов BMW F25

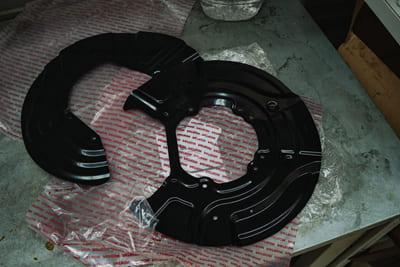

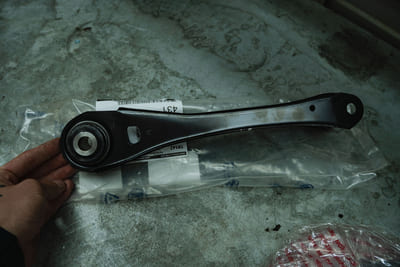

Для замены вышедших из строя деталей мы использовали качественные аналоги от Lemforder и Patron, которые хорошо зарекомендовали себя в обслуживании ходовой части BMW.

Замена грязезащитных кожухов BMW F25

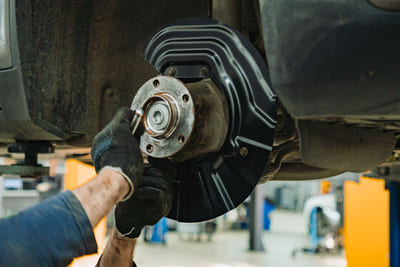

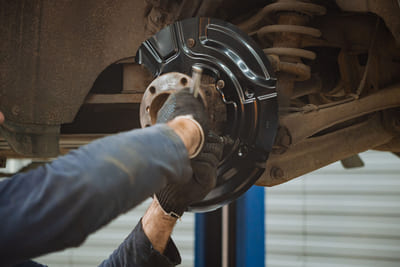

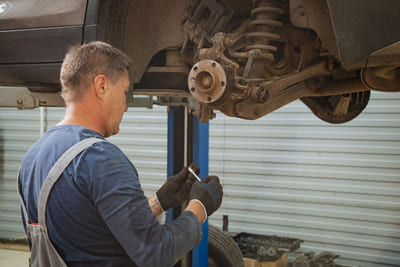

Приступаем к монтажу новых элементов. Начинаем с установки пылезащитных кожухов. Для этого предварительно зачищаем посадочные плоскости на поворотных кулаках от остатков окалины. Прикладываем новый щиток и равномерно фиксируем его крепежными болтами, обеспечивая плотное прилегание. Эту процедуру выполняем как на задней левой, так и на передней правой оси кроссовера.

Замена грязезащитных кожухов BMW F25

Переходим к монтажу нового левого продольного рычага. Заводим деталь в посадочные проушины подрамника и поворотного кулака, после чего наживляем крепежные болты. Согласно требованиям TIS, окончательную протяжку резинометаллических шарниров ходовой части выполняем под рабочей нагрузкой. Для этого с помощью гидравлической стойки сжимаем подвеску до ее естественного рабочего положения и затягиваем крепеж динамометрическим ключом с заданным моментом. Эта процедура помогает предотвратить преждевременный разрыв сайлентблока в процессе эксплуатации кроссовера.

После установки кожухов и рычага выполняем обратную сборку: монтируем тормозные диски, устанавливаем суппорты со скобами и возвращаем на место колеса. Поскольку замена несущих элементов многорычажной подвески влияет на ее кинематику, обязательным финальным этапом ремонта является проверка и регулировка углов установки колес. Сход-развал BMW F25 мы выполняем на профессиональном 3D-стенде с учетом параметров конкретного автомобиля.

Завершив все процедуры, выполняем тестовую поездку для проверки работы ходовой части «икс-третьего». Автомобиль держит траекторию, реакции на руль стали точными, а металлический дребезг от щитков полностью исчез. Готовый к эксплуатации BMW X3 был выдан клиенту.

Замена грязезащитных кожухов BMW F25

Поддержание ходовой части BMW X3 в исправном состоянии имеет важное значение для предсказуемой управляемости и безопасности движения. Игнорирование износа таких элементов подвески, как рычаги, приводит к появлению посторонних стуков при проезде неровностей, образованию люфтов и снижению курсовой устойчивости. В свою очередь, своевременная замена разрушенных пылезащитных кожухов избавляет от металлического дребезга и вибраций, предотвращает повреждение тормозных дисков, а также защищает тормозные механизмы от прямого воздействия грязи и дорожных реагентов.

Чтобы избежать ранних проблем при эксплуатации, мы рекомендуем проводить диагностику подвески BMW F25 на каждом ТО, а также в случае появления признаков неисправности. Также напоминаем, что профессионально выполненные работы по обслуживанию подвески и применение качественных расходников способствуют поддержанию характеристик управляемости, заложенных производителем.
