Замена клапанной крышки на BMW G01

Стильные кроссоверы BMW X3 в кузове G01 оснащаются производительными дизельными моторами. Благодаря современной архитектуре системы турбонаддува и топливной аппаратуре Common Rail, такие агрегаты обеспечивают высокую отдачу крутящего момента и стабильный температурный режим. При этом, современные моторы имеют определенные уязвимости, которые дают о себе знать после 100 тыс. км пробега.

Одной из частых проблем, с которой сталкиваются владельцы современных «икс-третьих» мотором B57, является нарушение герметичности клапанной крышки. Под воздействием температурных нагрузок пластиковый корпус крышки ГБЦ постепенно деформируется, прокладка теряет эластичность, а мембрана интегрированного КВКГ получает повреждения. Дальнейшая эксплуатация автомобиля с такой крышкой приводит к подсосу неучтенного воздуха, нестабильной работе двигателя и нарушению смесеобразования. Из-за некорректной работы системы вентиляции масло начинает попадать во впускной тракт, что провоцирует образование нагара и ускоренный износ сажевого фильтра. Кроме того, избыточное давление картерных газов неизбежно приводит к выдавливанию сальников коленвала и появлению новых течей масла.

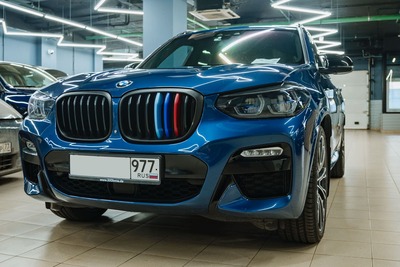

К нам обратился владелец BMW 30d xDrive G01 с пробегом 104 тыс. км для устранения типовой неисправности с мотором. В ходе диагностики была выявлена сильная течь масла по контуру клапанной крышки. Кроме того, вследствие деформации пластикового корпуса крышки и потери эластичности уплотнений моторное масло проникало в посадочные колодцы форсунок. Под воздействием высоких температур скопившееся там масло закоксовалось, из-за чего форсунки прикипели в посадочных местах головки блока. В рамках ремонта, помимо замены клапанной крышки, потребовался демонтаж форсунок с последующей чисткой от масляных отложений.

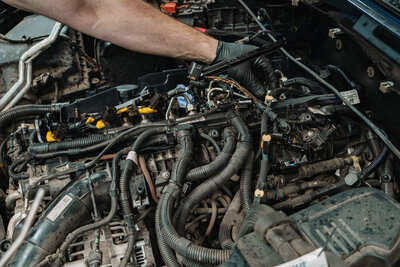

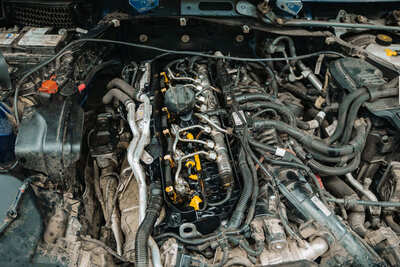

После визуального осмотра переходим к поэтапному демонтажу элементов топливной аппаратуры. Отсоединяем штекерные разъемы электропроводки и отводим жгут в сторону для обеспечения свободного доступа к рабочему участку. Откручиваем накидные гайки, демонтируем металлические трубки магистрали высокого давления и снимаем топливную рампу.

Далее выкручиваем болты крепления прижимных скоб, фиксирующих форсунки в посадочных местах. Демонтировав прижимные скобы, приступаем к снятию топливных форсунок. Для их аккуратного демонтажа мы используем обратный молоток.

Замена клапанной крышки на BMW G01

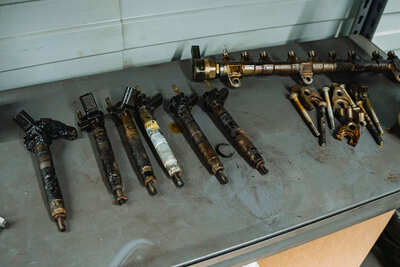

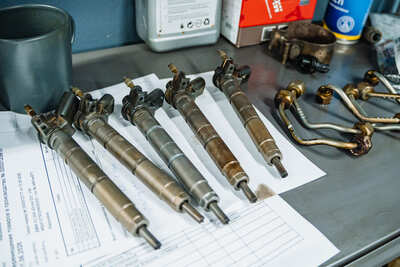

Извлеченные компоненты топливной аппаратуры, включая элементы крепления и рампу, размещаем на слесарном столе для осмотра и подготовки к этапу очистки.

Замена клапанной крышки на BMW G01

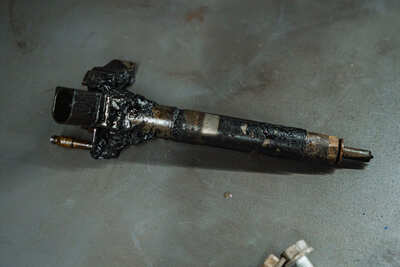

Для безопасного удаления нагара корпуса форсунок предварительно обрабатываются специализированным химическим составом, который размягчает запекшийся кокс. Затем производится аккуратная очистка поверхностей с применением мягкого инструмента и ветоши. При выполнении данной процедуры строго соблюдаются технологические предписания: любое абразивное или грубое механическое воздействие на зону прецизионных распылителей запрещено во избежание повреждения форсунок.

Замена клапанной крышки на BMW G01

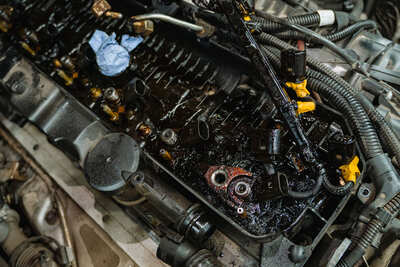

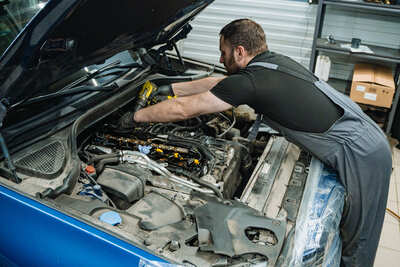

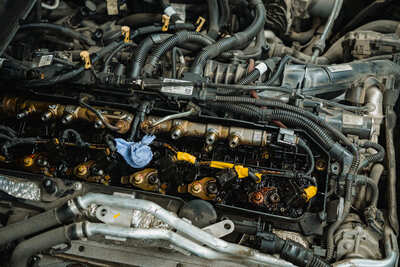

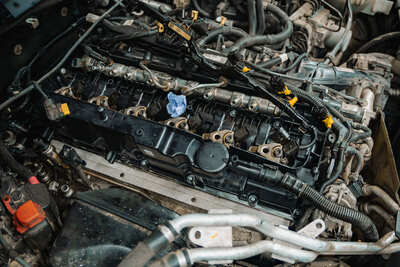

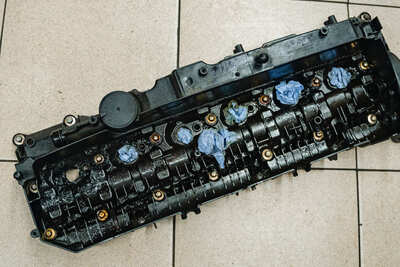

После демонтажа форсунок закрываем посадочные колодцы безворсовым материалом во избежание попадания грязи внутрь цилиндров при дальнейшей разборке. Выкручиваем крепежные болты, фиксирующие клапанную крышку, и снимаем поврежденную деталь с двигателя.

Замена клапанной крышки на BMW G01

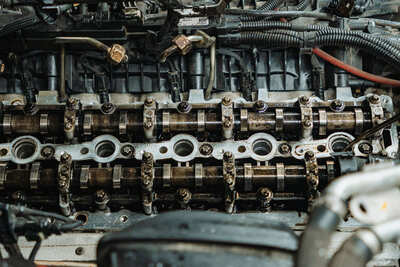

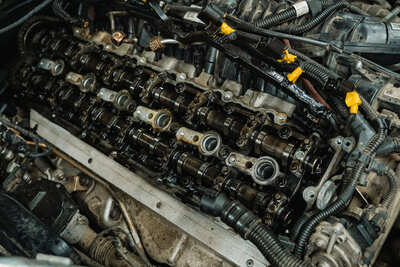

Снятие крышки открывает доступ к распределительным валам газораспределительного механизма и позволяет перейти к подготовке привалочной поверхности головки блока. Выполняем очистку контактной поверхности от загрязнений для плотного и равномерного прилегания резинового уплотнителя крышки ГБЦ.

Замена клапанной крышки на BMW G01

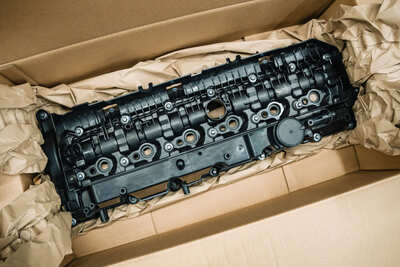

Мы настоятельно рекомендуем использовать оригинальную клапанную крышку BMW B57 в качестве замены. Сервисная практика показала, что аналоги не выдерживают температурных циклов баварского агрегата и быстро деформируются, что приводит к повторным утечкам моторного масла и необходимости очередного ремонта.

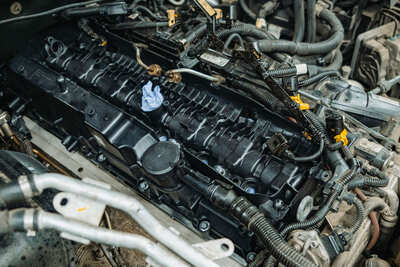

Устанавливаем новую крышку на двигатель и затягиваем крепежные элементы по предписанной производителем схеме для обеспечения равномерного прижима.

Замена клапанной крышки на BMW G01

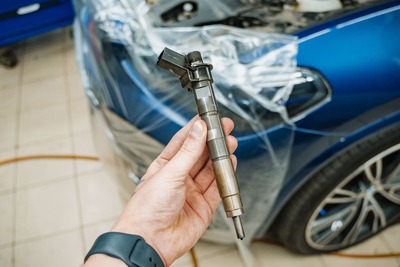

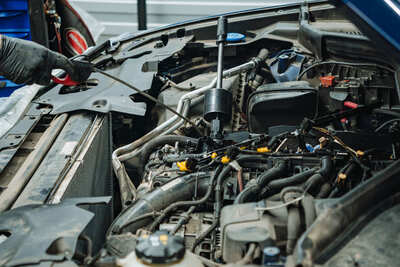

После окончательной фиксации новой клапанной крышки переходим к монтажу элементов топливной аппаратуры. Установка очищенных форсунок в посадочные колодцы производится с применением новых медных шайб. На цилиндрическую поверхность стержня каждой форсунки наносим тонкий слой высокотемпературной керамической пасты для предотвращения прикипания к ГБЦ в процессе эксплуатации. Детали фиксируем прижимными скобами с помощью новых крепежных болтов, которые затягиваются по заданному углу поворота.

Замена клапанной крышки на BMW G01

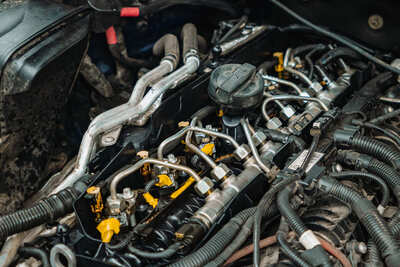

Далее монтируем топливную рампу. На этапе сборки гидравлического контура контролируем чистоту соединений, очищая контактные поверхности безворсовой ветошью для исключения попадания грязи в прецизионные каналы. Следующим шагом устанавливаем металлические трубопроводы магистрали высокого давления. Затяжку накидных гаек выполняем динамометрическим ключом с регламентированным моментом. После этого прокладываем жгут моторной электропроводки в штатных направляющих пазах и подключаем штекерные разъемы к форсункам.

Замена клапанной крышки на BMW G01

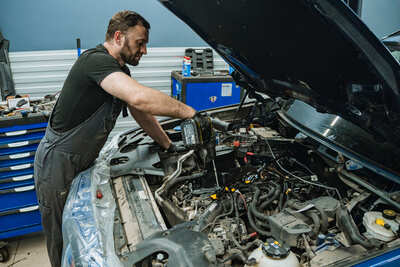

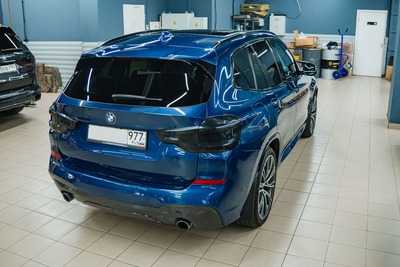

По завершении сборки выполняем прокачку топливной системы с помощью диагностического ПО ISTA для удаления воздуха из магистралей и производим тестовый запуск двигателя. На работающем агрегате визуально проверяем герметичность гидравлического контура и плоскость прилегания новой клапанной крышки на отсутствие течей. Удаляем коды ошибок, зафиксированные при отключении периферийной проводки, и устанавливаем пластиковый кожух двигателя. Течь моторного масла устранена, стильный BMW G01 готов к эксплуатации и выдан клиенту.

Замена клапанной крышки на BMW G01

Для поддержания ресурса двигателя B57, который устанавливается на BMW G01 и другие современные автомобили баварского концерна, рекомендуется следить за его состоянием и вовремя выполнять диагностику при любых признаках неисправности. На проблемы с клапанной крышкой могут указывать такие признаки, как характерный запах горелого масла в салоне, неравномерная работа мотора, посторонние шумы из-под капота, вызванные повреждением мембраны КВКГ, появление индикации на приборной панели, запотевания или подтеки масла на поверхности клапанной крышки. Напоминаем, что выполнять замену крышки ГБЦ БМВ необходимо сразу при обнаружении повреждений во избежание дорогостоящего ремонта, а также использовать только оригинальные комплектующие BMW.
