Замена трубки пневмоподвески BMW G11

Пневматическая система BMW 7 серии G11/G12 функционирует как контур высокого давления с осушением и базовой заправкой азотом, который при штатных регулировках клиренса перекачивается компрессором между пневмостойками и распределенными ресиверами-накопителями. Специфика данной платформы заключается в ее склонности к микроутечкам, где одной из частых причин разгерметизации становится повреждение пластиковой магистрали пневмобаллона. В процессе эксплуатации подающая трубка подвергается воздействию внешних факторов и вибраций, что приводит к появлению сквозных повреждений на ее поверхности. Дополнительным слабым звеном являются фитинги, уплотнительные кольца которых со временем деформируются и перестают удерживать давление.

К нам обратился владелец BMW 730d xDrive G11 с пробегом более 110 тыс. км по причине возникшей проблемы с пневматической подвеской. В процессе диагностики выяснилось, что работа пневмоподвески была нарушена из-за повреждения желтой трубки, соединяющей распределительный блок клапанов с задним накопительным ресивером. Через поврежденную трубку происходила постоянная утечка сжатого газа, вследствие чего компрессор не мог создать требуемое давление в контуре ресивера, и система переходила в аварийный режим с ограничением функций. В данном случае потребовалась замена поврежденной трубки на новую.

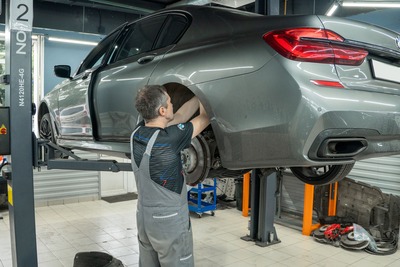

Согласовывав необходимые процедуры с клиентом, приступаем к работе. Предварительно был выполнен сброс давления и деактивация пневмосистемы, снято заднее левое колесо и обеспечен свободный доступ к рабочей зоне. Также для безопасной работы с пневмоузлом от распределительного блока электромагнитных клапанов был отсоединен основной электрический штекер и соседняя магистраль, ограничивающая доступ к нужной детали.

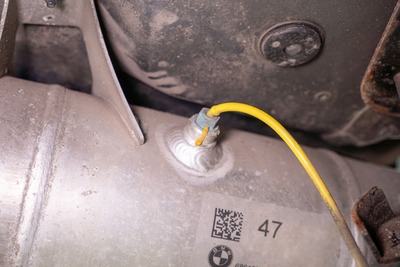

Используя ключ для накидных гаек пневмотрубок, откручиваем фитинг желтой магистрали от соответствующего порта на распределительном блоке клапанов, и аккуратно извлекаем конец трубки из посадочного гнезда. Далее освобождаем желтую трубку из пластиковых зажимов и откручиваем второй крепежный фитинг, фиксирующий ее в порту алюминиевого накопительного ресивера.

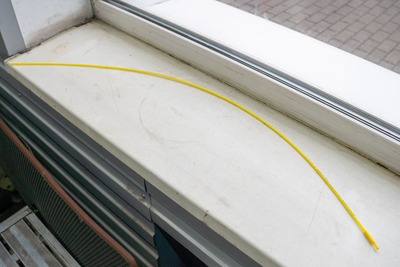

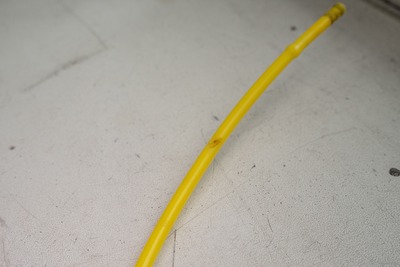

На поверхности демонтированной детали отчетливо видны повреждения, которые привели к разгерметизации контура.

Замена трубки пневмоподвески BMW G11

В качестве замены применялась оригинальная трубка пневмоподвески для BMW G11. Перед монтажом новой трубки производится осмотр резьбового фитинга с уплотнительным кольцом и разжимным цанговым кольцом внутри.

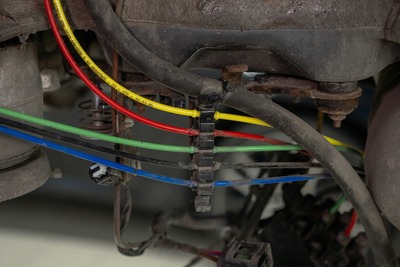

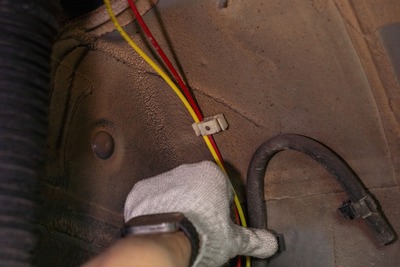

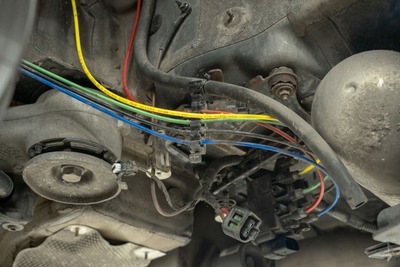

Новую трубку пневмоподвески с фитингом заводим в нишу колесной арки и устанавливаем в пластиковые держатели и промежуточные зажимы, повторяя заводскую трассировку жгута без перегибов и натяжения.

Замена трубки пневмоподвески BMW G11

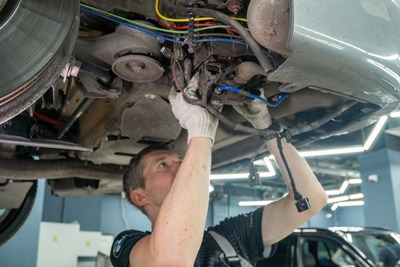

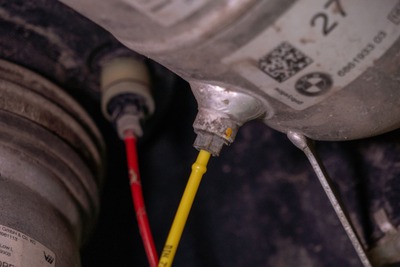

Конец трубки с фитингом вкручиваем в порт накопительного ресивера и затягиваем с регламентированным моментом. Второй конец магистрали аналогичным образом подсоединяем к распределительному блоку клапанов.

Замена трубки пневмоподвески BMW G11

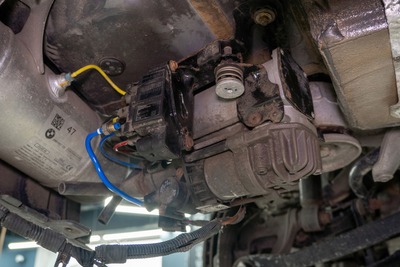

Выполнив монтаж трубки на блок клапанов, возвращаем на место соседнюю магистраль, основной электрический штекер и проверяем надежность установки магистрали. Устанавливаем на место защитный кожух колесной арки и ранее снятое колесо. Далее выполняем заправку ресивера, используя диагностический комплекс ISTA. К сервисному фитингу на компрессоре пневмоподвески подключаем баллон с техническим азотом под давлением, затем запускаем сервисную функцию принудительного наполнения контура, которая закачивает газ в накопитель и проводит автоматический тест на герметичность.

После успешного прохождения теста на герметичность переходим к калибровке датчиков дорожного просвета, для чего устанавливаем автомобиль на горизонтальную площадку и проверяем соответствие давления в шинах заводским нормам. Далее измеряем фактическую высоту кузова по контрольным точкам на каждом из четырех колес от центра арки до поверхности пола, вводим полученные значения в диагностическую программу и запускаем сервисную функцию калибровки. В ответ блок VDM опрашивает датчики уровня и сохраняет введенные значения как калибровочные точки отсчета. Затем, используя ISTA, инициируем проверку выполненной калибровки: система поднимает и опускает кузов, после чего сравнивает показания датчиков с заданными значениями.

Замена трубки пневмоподвески BMW G11

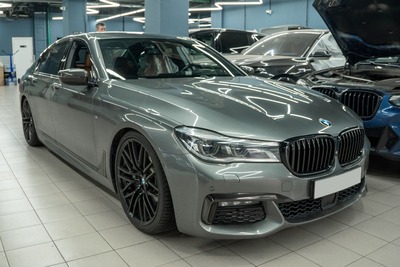

По завершении калибровки тестируем работу подвески в разных режимах, чтобы убедиться, что система стабильно удерживает заданную высоту кузова, а переключение режимов происходит без задержек. Автомобиль готов к эксплуатации и выдан клиенту.

Замена трубки пневмоподвески BMW G11

Исправное состояние пневмоподвески определяет безопасность движения, курсовую устойчивость автомобиля на высоких скоростях и корректную работу электронных систем управления подвеской и стабилизации (VDM, DSC). Разгерметизация контура или отклонения в геометрии подвески приводят к перегрузке компрессора, ухудшению управляемости и увеличению тормозного пути. Регулярная диагностика подвески БМВ G11 позволяет вовремя обнаружить утечки воздуха, износ уплотнительных элементов и фитингов, а также отклонения в работе компрессора до того, как они приведут к падению давления в контуре и выходу из строя дорогостоящих компонентов системы. Практика показывает, что превентивная замена расходных элементов, выработавших ресурс, помогает избежать внезапных отказов и дорогостоящего ремонта ключевых узлов пневмоподвески.
